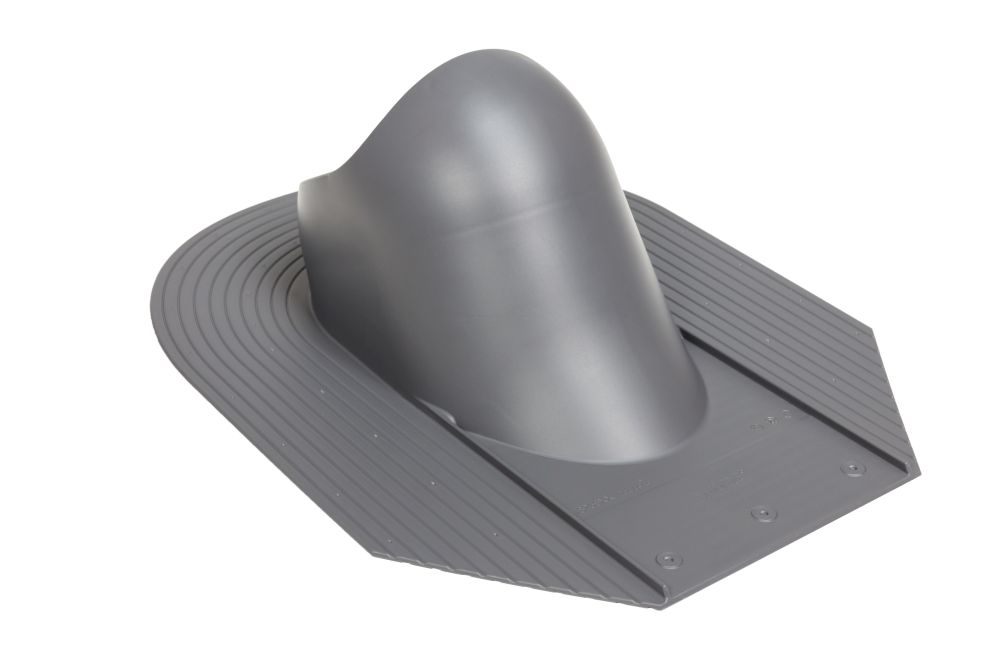

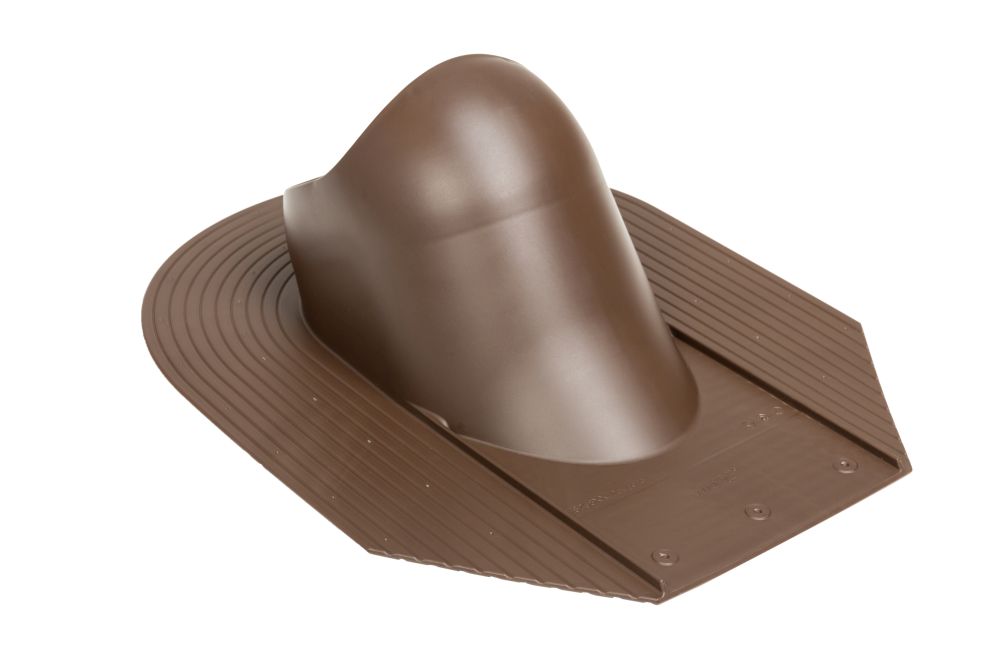

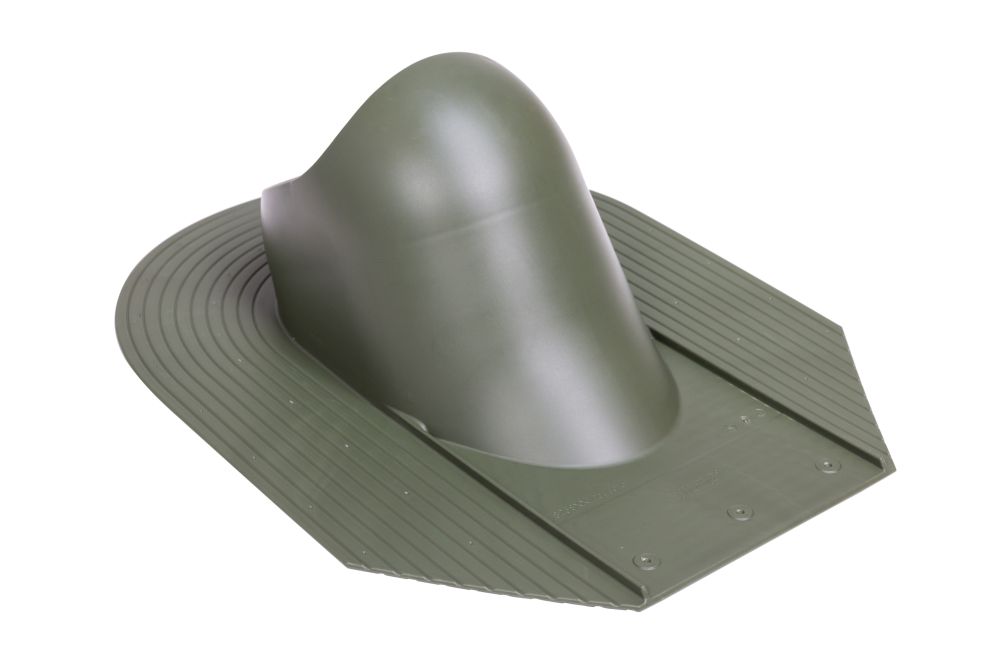

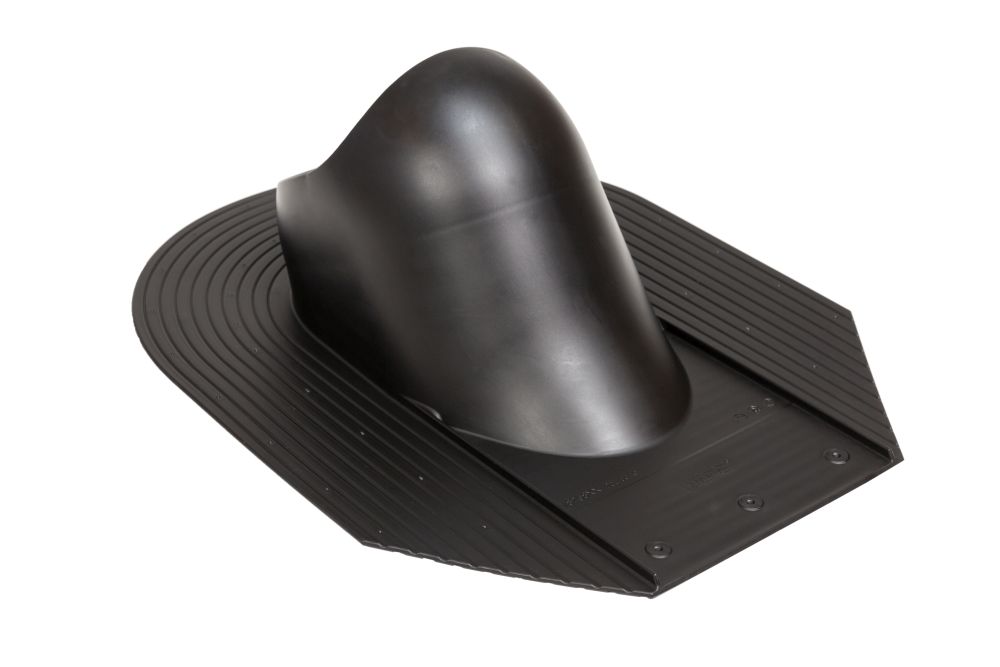

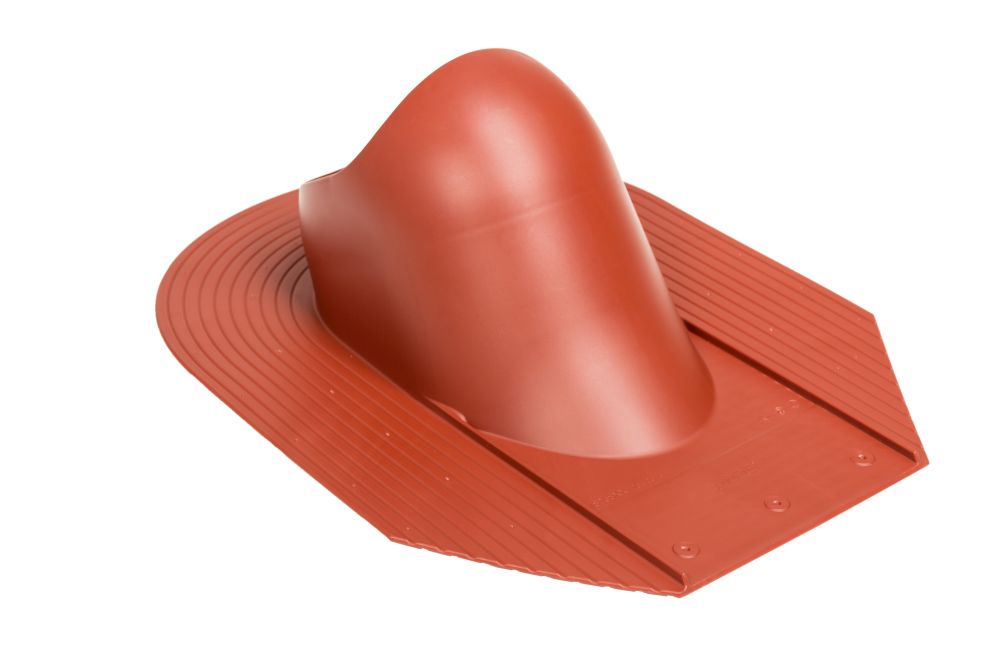

HUOPA/SLATE проходной элемент для монтажа на скатной битумной и сланцевой кровле труб и вентиляторов диаметром 110 –160 мм и антенного ворота.

Максимальный угол уклона кровли для труб разного диаметра:

труба Ø 110 мм - 53° (уклон 59°, если труба продлевается напрямую в подкровельное пространство. Надо подрезать ворот трубы; уклон 77°, если труба не продлевается напрямую в подкровельное пространство. Надо подрезать ворот трубы и ворот проходного элемента.)

труба Ø 125 мм - 54° (уклон 57°, если подрезать ворот трубы),

труба Ø 160 мм - 49° (уклон 52°, если подрезать ворот проходного элемента).

Минимальный угол уклона кровли для труб разного диаметра:

труба Ø 110 мм - 36°*,

труба Ø 125 мм - 36°*,

труба Ø 160 мм - 36°*.

* - уклон 11°, если развернуть трубу на 18° градусов и подрезать ворот проходного элемента.

Технические характеристики:

HUOPA XL - проходной элемент высокий предназначен электровентиляторов, вентиляционных и фановых труб диаметром 160 мм, 200 мм и 250 мм с углом уклона кровли от 11,5 до 48 градусов. Высота ворота 300 мм предотвращает попадание воды в конструкции в местах установки труб в случае повышения уровня воды на кровле.

Технические характеристики:

HUOPA проходной элемент высокий для монтажа на плоской и пологой битумной кровле труб и вентиляторов диаметром 110 –160 мм и антенного ворота. Высота ворота 210 мм предотвращает попадание воды в конструкции в местах установки труб в случае повышения уровня воды на кровле.

Максимальный угол уклона кровли для труб разного диаметра:

труба Ø 110 мм - 27°*,

труба Ø 125 мм - 25°*,

труба Ø 160 мм - 20°*.

* - HUOPA проходной элемент высокий рекомендуется устанавливать на кровлях с уклоном не более 1:5.

Технические характеристики:

XL-HUOPA проходной элемент высокий позволяет просто и быстро монтировать XL вентиляторы и XL вентиляционные выходы диаметром 160 ― 250 мм на пологие кровли из битумной черепицы, рубероида. Проходной элемент устанавливается при монтаже кровельного материала позволяет одновременно герметизировать места примыканий. Проходной элемент высотой 300 мм предотвращает попадание воды в конструкции в местах установки труб при повышении уровня воды на кровле.

Допустимый угол уклона кровли для труб диаметром 160 мм - 40 градусов, для труб 200 мм - 35 градусов и для труб диаметром 250 мм - 30 градусов.

Технические характеристики:

UNIVERSAL проходной элемент для монтажа на кровле из всех видов цементно-песчаной и керамической черепицы труб и вентиляторов диаметром 110 –160 мм и антенного ворота. Монтируется на 1-, 2-волновой и гладкой черепице.

Максимальный угол уклона кровли для труб разного диаметра:

труба Ø 110 мм - 55°,

труба Ø 125 мм - 55°,

труба Ø 160 мм - 45°.

Минимальный рекомендуемый угол уклона кровли для монтажа 11,5°

В комплект входит: проходной элемент, набор уплотнителей проходного элемента, планка упора, кольцо гидрозатвора, монтажная инструкция и набор крепежа.

Технические характеристики:

PIEMONTE проходной элемент для монтажа на черепице Röben Piemont труб и вентиляторов диаметром 110 –160 мм и антенного ворота. Заменяет одну черепицу на кровле. Устанавливается при монтаже и на готовую кровлю.

В комплект входит: проходной элемент, кольцо гидрозатвора, монтажная инструкция и набор крепежа.

Технические характеристики:

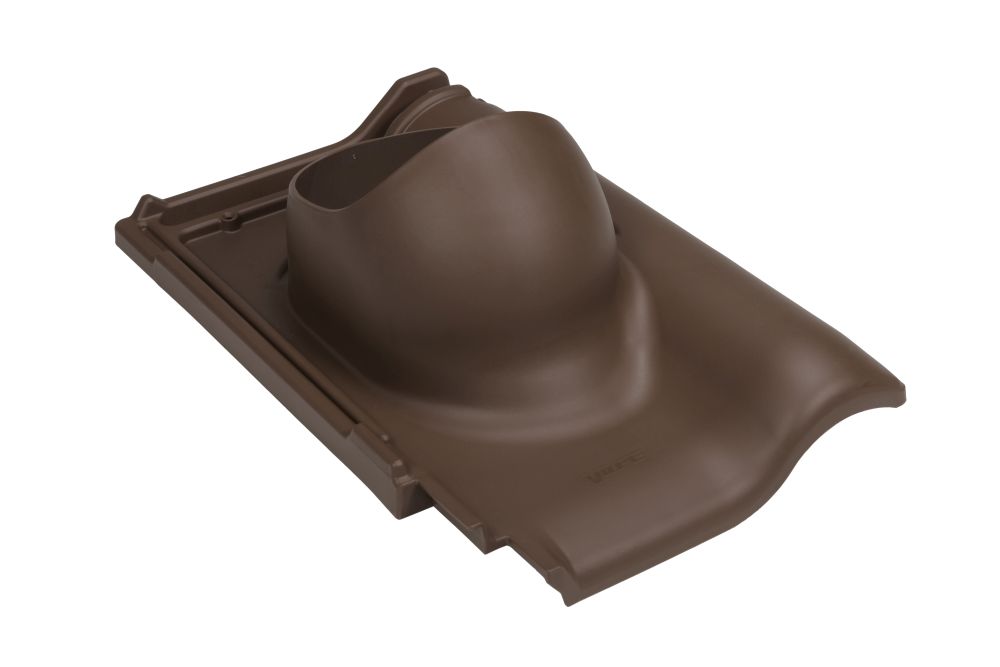

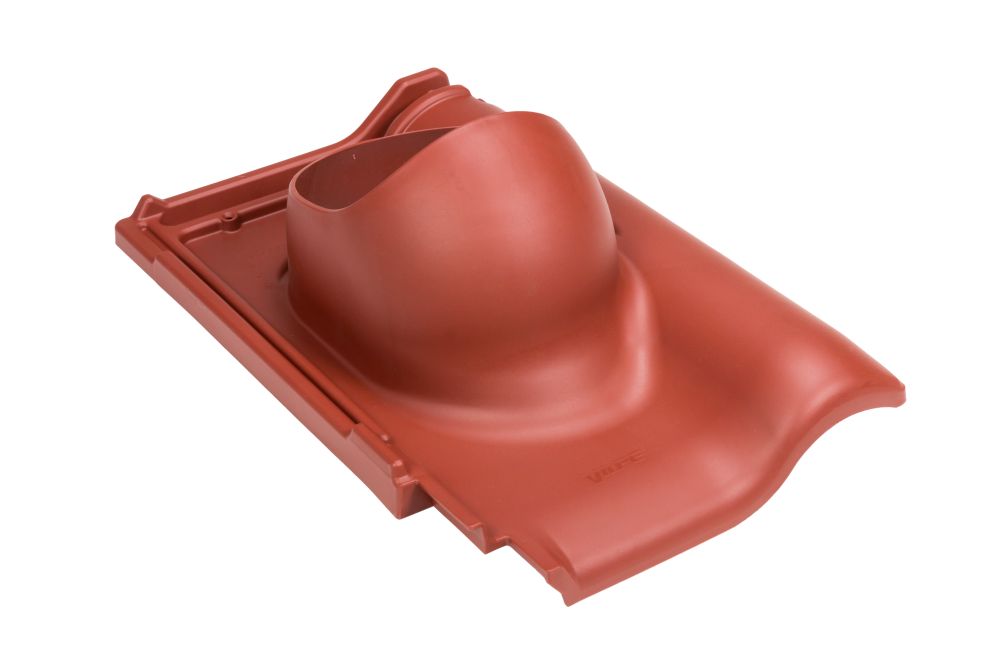

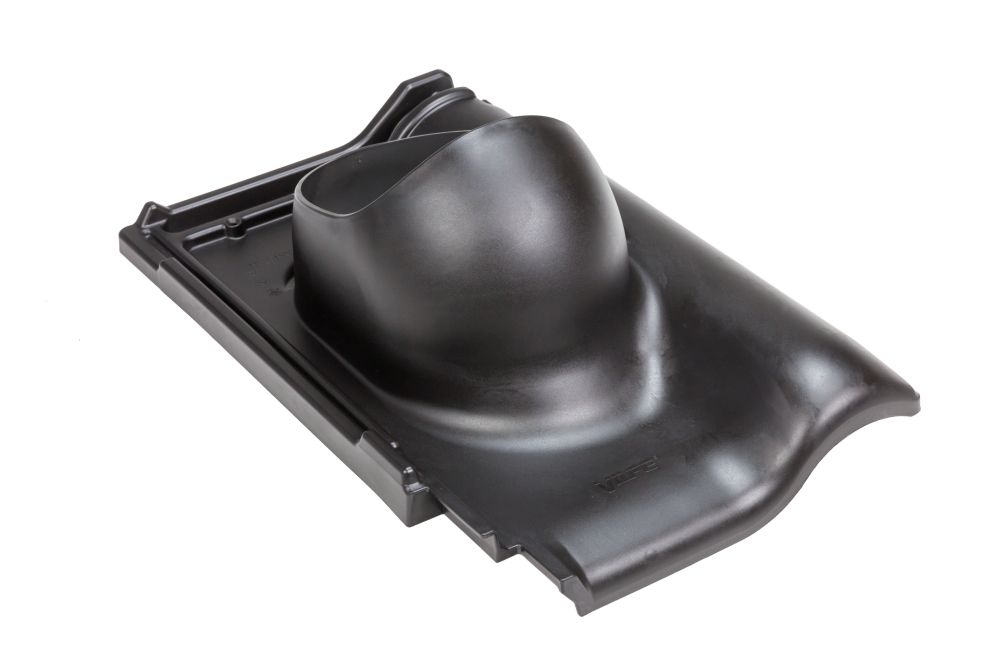

MONZA проходной элемент для монтажа на черепице Röben Monza Plus труб и вентиляторов диаметром 110 –160 мм и антенного ворота. Заменяет одну черепицу на кровле.

Максимальный угол уклона кровли для труб разного диаметра:

труба Ø 110 мм - 60° (угол уклона указан в комплекте с гофрированной трубой),

труба Ø 125 мм - 52° (уклон 60°, если подрезать ворот трубы и проходного элемента, применить гибкий переходник и укоротить внутреннюю трубу),

труба Ø 160 мм - 48° (угол уклона указан в комплекте с гофрированной трубой).

Минимальный рекомендуемый угол уклона кровли для монтажа 11,5°.

В комплект входит: проходной элемент, кольцо гидрозатвора, монтажная инструкция и набор крепежа.

Технические характеристики:

EVO проходной элемент предназначен для монтажа на кровле из плоской (гладкой) керамической черепицы (Monier, Braas Teviva, Braas Tegalit, Ormax EVO) труб и вентиляторов и антенного ворота. Проходной элемент имеет абсолютное сходство с черепицей и полностью сливается с кровлей.

В комплект входит: проходной элемент, уплотняющее кольцо гидрозатвора, клипсы, монтажная инструкция, шаблон для уплотняющее кольцо гидрозатвора и 2 набора крепежа.

Технические характеристики:

Комплект Piippu NO.1 предназначен для герметизации вывода круглых металлических теплоизолированных дымовых труб диаметром 200-265 мм на все виды кровли, кроме битумной. Для монтажа необходим уплотнитель гидрозатвора, который не входит в комплект и приобретается отдельно. Для облегчения монтажа проходного элемента на фальцевой кровле дополнительно приобретаются крепежные планки.

Допустимый угол уклона кровли для труб разного диаметра:

труба Ø 200 мм: 8 - 50°,

труба Ø 265 мм: 8 - 40°

В комплект входит: комплект PIIPPU проходного элемента No.1, 2 металлических листа, уплотнительная лента и набор крепежа.

Технические характеристики:

Комплект Piippu NO.2 предназначен для герметизации вывода круглых металлических теплоизолированных дымовых труб диаметром 280 - 380 мм на натуральной черепице, металлочерепице и фальцевой кровле. Для монтажа необходим уплотнитель гидрозатвора, который не входит в комплект и приобретается отдельно. Для облегчения монтажа проходного элемента на фальцевой кровле дополнительно приобретаются крепежные планки.

Допустимый угол уклона кровли для труб разного диаметра:

труба Ø 280 мм: 8 - 60°,

труба Ø 380 мм: 8 - 50°.

В комплект входит: комплект PIIPPU проходного элемента No.2, 2 металлических листа, уплотнительная лента и набор крепежа.

Технические характеристики:
